Neues 5-Achsen Bearbeitungszentrum - Reiden RX14

KOMBINIERTES FRÄSEN UND DREHEN

Mit der Spindelklemmung und dem Drehtisch können Werkstücke mit einer maximalen Drehzahl von 400 min-1 gedreht werden. Der zeitintensive Werkstückwechsel zwischen den verschiedenen Maschinen gehört der Vergangenheit an.

TRIGONALFRÄSKOPF - EINFACH SCHRÄG UND GENIAL

Durch die spezielle Anordnung der A-Achse können mit nur einer Achse Raumwinkel von -15° bis +105° bearbeitet werden. Fräsen mit dem Trigonalkopf in horizontaler Spindellage hat den grossen Vorteil, dass die X- und Y- Achsen kontinuierlich in dieselbe Richtung belastet sind. Dadurch werden wechselseitige Belastungen auf das Minimum reduziert.

ARBEITSBEREICH

X = 1800 mm
Y = 1800 mm
Z = 1210 mm

HAUPTANTRIEB

8000 min-1
557 Nm

AUTOMATIKPAKET

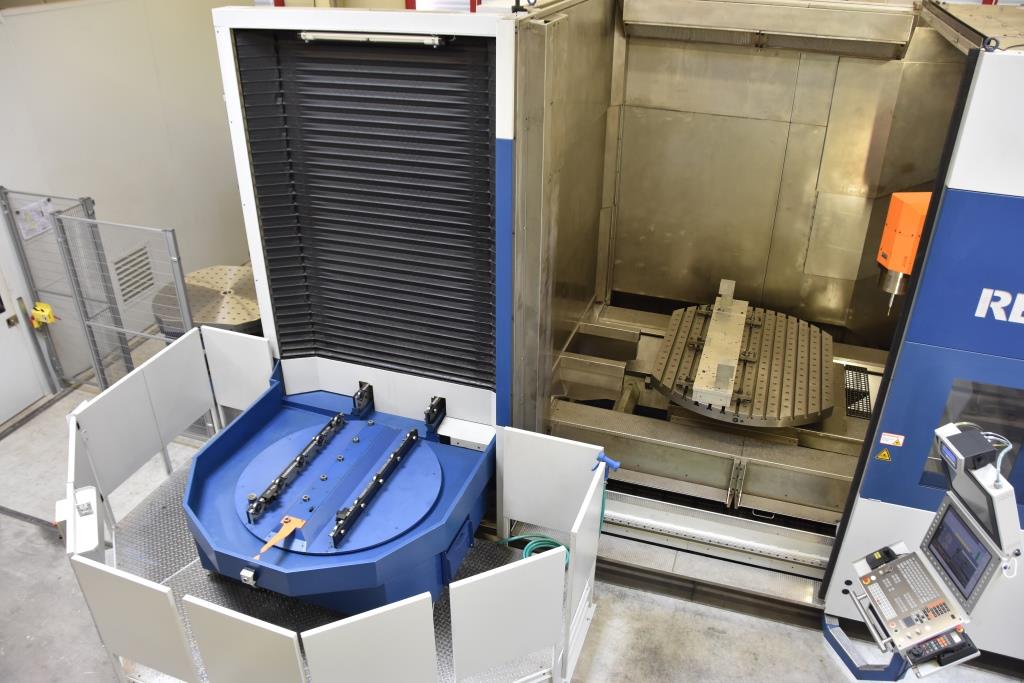

Ein NC-Rundtisch mit einer Aufspannfläche von bis zu 1400 mm x 1800 mm und einer Zuladung von bis zu 5000 kg, ein Automatischer Schwenkkopf, ein 204-fach Werkzeugwechsler und ein Palettenwechsler runden das Automatisierungspaket ab.

Hierbei wird bei einem Wechsel die Palette über Lagerrollen mit einem Luftspalt von 0.5 mm auf den Basistisch geschoben. Die Paletten werden anschliessend über vier Nullpunktspannsysteme gespannt. Die Wiederholgenauigkeit beträgt +/- 0.01 mm.

So kann mit bis zu vier Paletten eine automatisierte Bearbeitung rund um die Uhr erfolgen.

SICHERHEITS- UND GENAUIGKEITSPAKET

Um unseren höchsten Ansprüchen im Vorrichtungs- und Lehrenbau gerecht zu werden und die Grenze des technisch und wirtschaftlich Möglichen in diesem Sinne zu verschieben, haben wir bei der Reiden RX14 alle derzeit verfügbaren Mittel voll ausgeschöpft. Sprechen Sie uns bei Interesse hierzu gerne an.
